Фасонные изделия прямоугольных воздуховодов

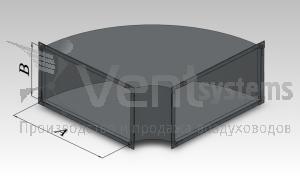

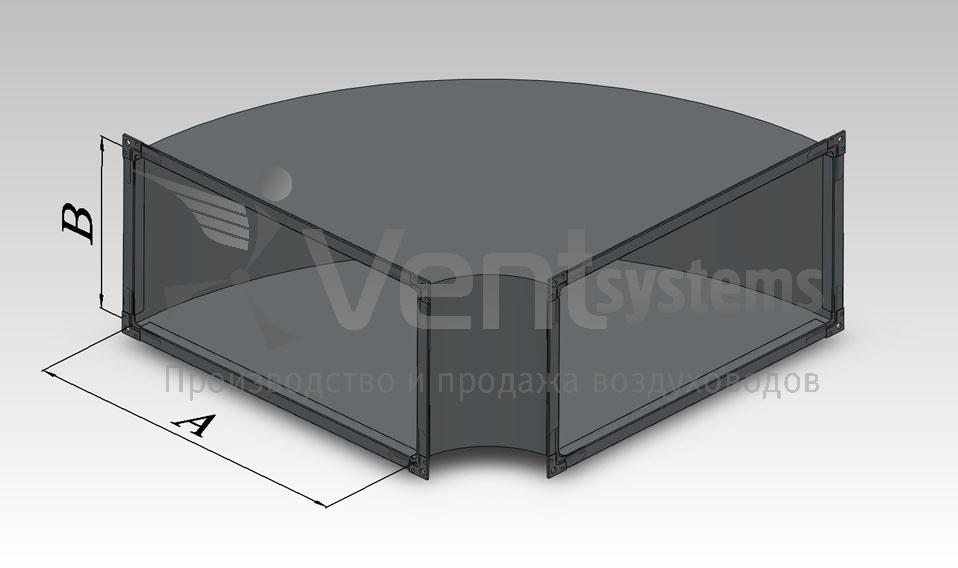

Прямоугольный отвод (уголком)
Прямоугольный отвод предназначен для изменения направления движения воздушного потока в системах общеобменной вентиляции и кондиционирования. Изделие используется в разветвлённых магистралях воздуховодов и обеспечивает поворот трассы под заданным углом без нарушения проектной геометрии сети.
Отводы изготавливаются из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров сечения и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм. Конструкция прямоугольного отвода включает две боковые стенки, внутреннюю и наружную стороны. На торцах устанавливаются фланцы для болтового соединения с прямыми участками воздуховода.
Стандартные углы поворота составляют от 15° до 90°. Изготовление возможно по проектным параметрам с учётом требуемого радиуса и габаритов.
Исполнение «уголком» означает, что внутренняя сторона (шейка) выполнена прямолинейной, без радиусной гибки. Такое конструктивное решение применяется в случаях, когда проектом предусмотрен поворот с минимальным радиусом или при ограниченном пространстве монтажа.
Завод гарантирует соблюдение фактической толщины металла без использования минусовых допусков, что обеспечивает расчетную жесткость изделия и стабильность формы при эксплуатации.

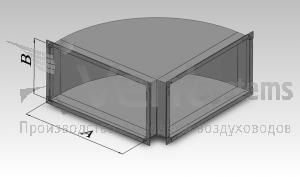

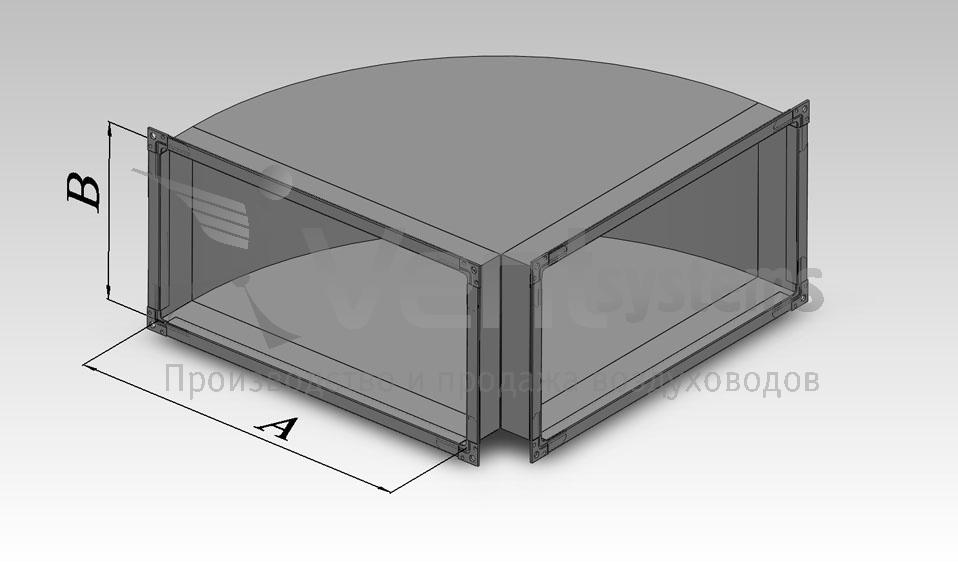

Прямоугольный отвод (радиус)
Прямоугольный отвод радиусного типа предназначен для изменения направления движения воздушного потока в системах общеобменной вентиляции и кондиционирования. Изделие применяется в магистральных участках вентиляционных сетей, где предъявляются повышенные требования к аэродинамике и уровню шума.
Отводы изготавливаются из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров сечения и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм. Конструкция включает две боковые стенки, наружную сторону и внутреннюю шейку, выполненную с плавным радиусом. На торцах устанавливаются фланцы для болтового соединения с прямыми участками воздуховода.
Стандартные углы поворота составляют от 15° до 90°. Изготовление возможно по индивидуальным параметрам с учётом проектного радиуса и габаритов сечения (A×B).
Исполнение «радиус» означает, что внутренняя сторона отвода выполнена с плавной криволинейной геометрией. Такое решение снижает аэродинамическое сопротивление, уменьшает турбулентность потока и обеспечивает более равномерное распределение скорости воздуха по сечению канала по сравнению с исполнением «уголком».
Завод гарантирует соблюдение фактической толщины металла без использования минусовых допусков, что обеспечивает расчётную жёсткость изделия и стабильность формы при эксплуатации.

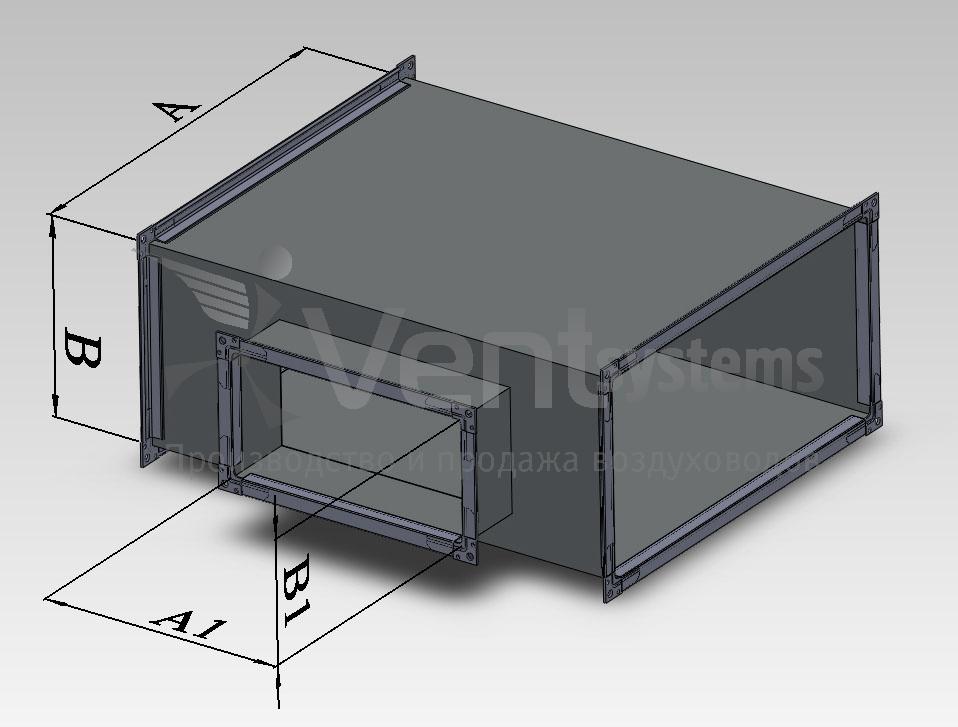

Тройник прямоугольного сечения с прямоугольной врезкой
Тройник прямоугольного сечения предназначен для подключения дополнительной ветви воздуховода к основной магистрали вентиляционной системы. Изделие используется в общеобменной вентиляции и системах кондиционирования при формировании разветвлённых сетей воздухораспределения.
Конструктивно тройник представляет собой прямой участок короба, в который выполнена боковая врезка прямоугольного сечения. Корпус и врезка имеют прямоугольную геометрию, что обеспечивает корректную стыковку с воздуховодами аналогичного сечения (A×B). На торцах устанавливаются фланцы для болтового соединения с прямыми участками.
В зависимости от проектных решений врезка может располагаться перпендикулярно основному каналу либо под углом (например, 45°). Смещение врезки относительно оси корпуса также выполняется по чертежам заказчика.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в соответствии с размерами сечения и требованиями проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Завод «ВентСистемс» гарантирует соблюдение фактической толщины металла без использования минусовых допусков, что обеспечивает расчётную жёсткость конструкции и стабильность геометрии при эксплуатации.

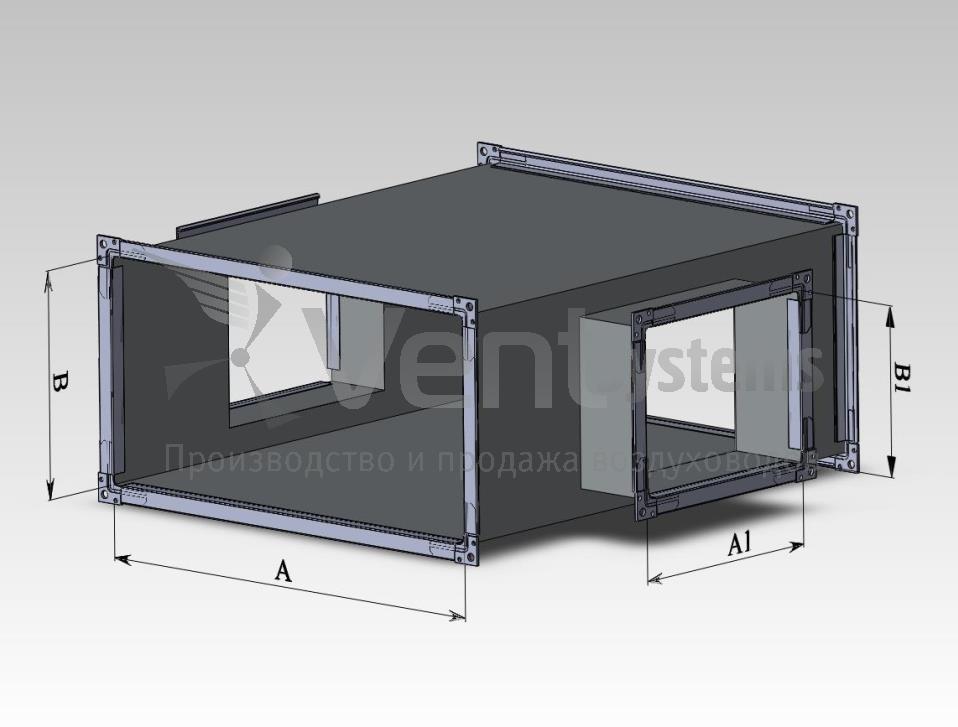

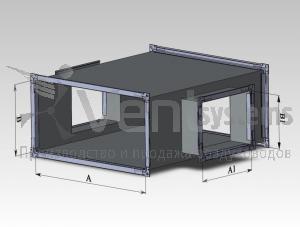

Крестовина прямоугольного сечения с прямоугольными врезками
Крестовина прямоугольного сечения предназначена для организации пересечения и разветвления вентиляционных магистралей в системах общеобменной вентиляции и кондиционирования. Изделие применяется в узлах, где требуется соединить два взаимно пересекающихся направления воздуховодов.
Конструктивно крестовина представляет собой основной прямоугольный участок, по сторонам которого выполнены две врезки. Таким образом формируются четыре выходных патрубка, обеспечивающих подключение прямых участков или фасонных изделий. В данной модификации корпус и обе врезки имеют прямоугольное сечение, что обеспечивает корректную стыковку с воздуховодами аналогичной геометрии (A×B).
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла определяется проектной документацией и может составлять 0,5; 0,7; 0,9 или 1,0 мм в зависимости от размеров сечения и рабочих параметров системы.
На торцах устанавливаются фланцы для болтового соединения с прямыми участками. Завод «ВентСистемс» применяет монтажную шину соответствующего типоразмера (№20 или №30), обеспечивающую стабильную геометрию соединений и необходимую жёсткость конструкции.
Завод гарантирует соблюдение фактической толщины металла без использования минусовых допусков, что обеспечивает расчётную прочность изделия и соответствие требованиям проектного и технического надзора.

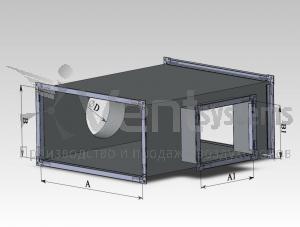

Крестовина прямоугольного сечения с прямоугольной и круглой врезкой
Крестовина прямоугольного сечения с комбинированными врезками предназначена для организации пересечения и разветвления вентиляционных магистралей, в которых сочетаются воздуховоды различного типа сечения. Изделие применяется в системах общеобменной вентиляции и кондиционирования при необходимости подключения круглого канала к прямоугольной сети.
Конструктивно крестовина представляет собой основной прямоугольный участок, по сторонам которого выполнены две врезки: одна прямоугольного, другая круглого сечения. Таким образом формируются четыре выходных патрубка. Данная конфигурация позволяет корректно соединить прямоугольную магистраль с круглым ответвлением без применения переходных элементов.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров сечения и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
На торцах прямоугольной части устанавливаются фланцы для болтового соединения с воздуховодами. При производстве применяется монтажная шина №20 или №30 в зависимости от периметра сечения, что обеспечивает жёсткость соединения и стабильность геометрии изделия.
Завод «ВентСистемс» гарантирует соблюдение фактической толщины металла без использования минусовых допусков, что обеспечивает расчётную прочность конструкции и соответствие требованиям проектного и технического надзора.

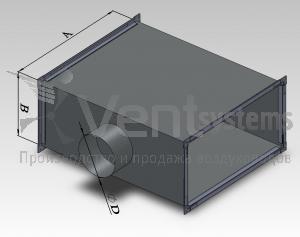

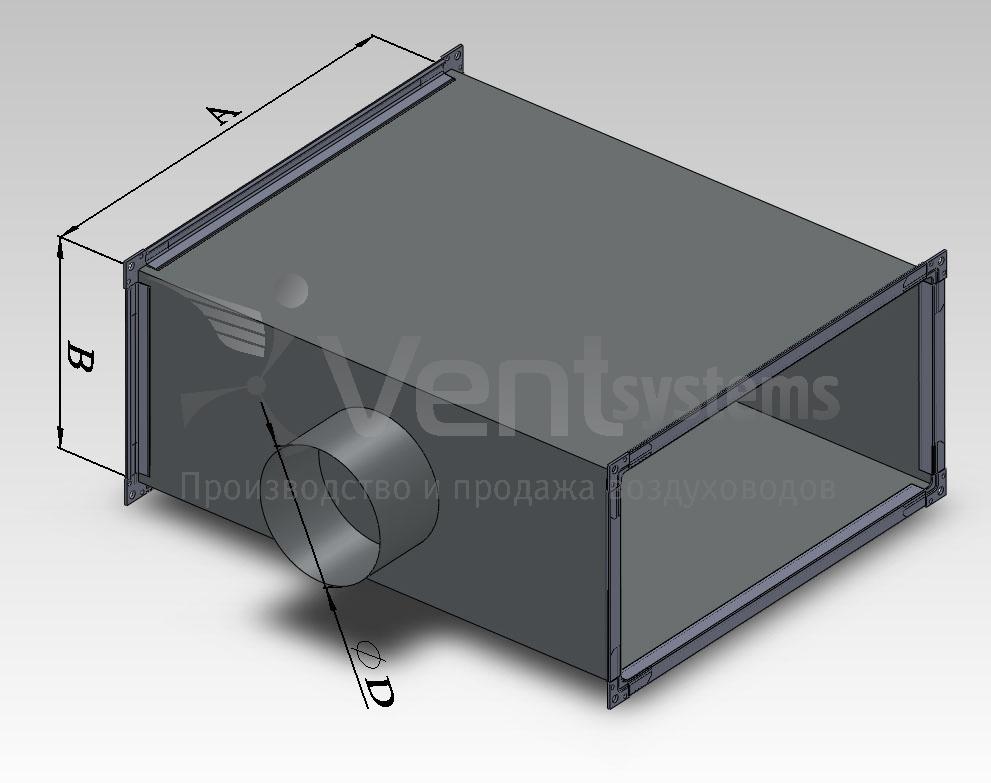

Тройник прямоугольного сечения с круглой врезкой
Тройник прямоугольного сечения с круглой врезкой предназначен для подключения круглого воздуховода к основной прямоугольной магистрали вентиляционной системы. Изделие применяется в общеобменной вентиляции и кондиционировании при необходимости объединения каналов различного типа сечения.
Конструктивно тройник представляет собой прямой участок прямоугольного короба, в который выполнена боковая врезка круглого сечения. Такая конфигурация позволяет корректно соединить круглую ветвь с прямоугольным каналом без использования переходных элементов.
Врезка может располагаться перпендикулярно основной оси либо под углом (например, 45°) в зависимости от проектных требований. Смещение врезки относительно центра корпуса также выполняется по рабочим чертежам заказчика.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров сечения и параметров системы и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
На торцах прямоугольной части устанавливаются фланцы для болтового соединения. При производстве используется монтажная шина №20 или №30 в зависимости от периметра сечения, что обеспечивает жёсткость соединения и стабильную геометрию узла.
Завод «ВентСистемс» гарантирует соблюдение фактической толщины металла без использования минусовых допусков, что обеспечивает расчётную прочность изделия и соответствие требованиям проектного и технического надзора.

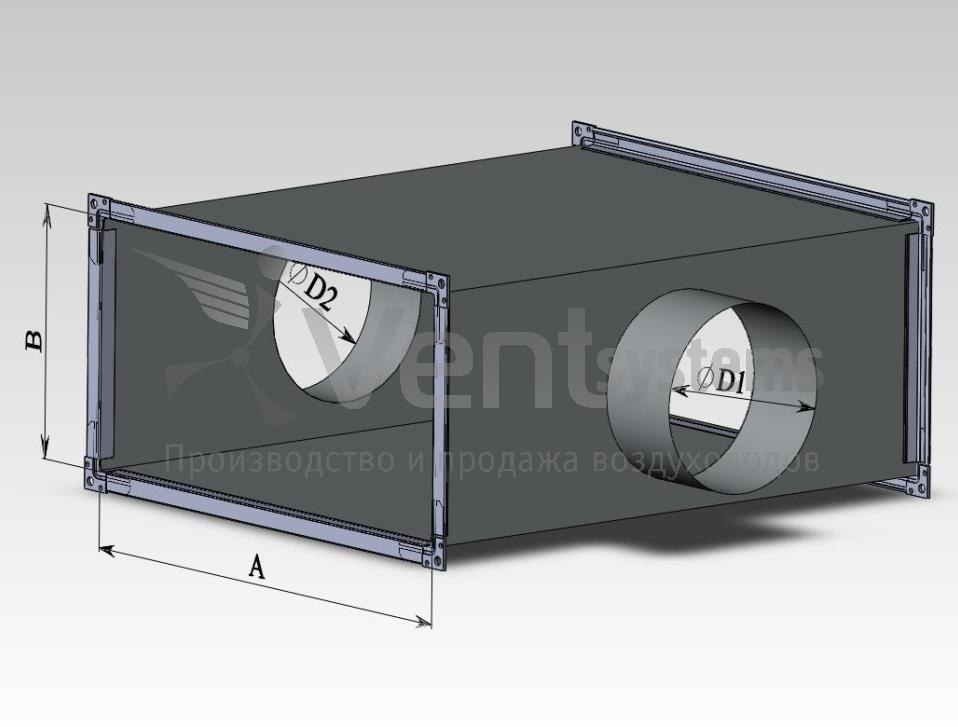

Крестовина прямоугольного сечения с круглыми врезками
Крестовина прямоугольного сечения с круглыми врезками предназначена для организации пересечения и разветвления вентиляционных магистралей, в которых требуется подключение круглых воздуховодов к прямоугольной сети. Изделие применяется в системах общеобменной вентиляции и кондиционирования при сложной трассировке инженерных коммуникаций.
Конструктивно крестовина представляет собой основной прямоугольный участок, по сторонам которого выполнены две круглые врезки. В результате формируются четыре выходных патрубка: два прямоугольных и два круглых. Такая конфигурация позволяет объединить каналы различного сечения без применения дополнительных переходов.
Врезки могут располагаться перпендикулярно основной оси либо под проектным углом. Смещение относительно центра корпуса выполняется по рабочим чертежам заказчика.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров сечения и параметров системы и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
На торцах прямоугольной части устанавливаются фланцы для болтового соединения с воздуховодами. При производстве применяется монтажная шина №20 или №30 в зависимости от периметра сечения, что обеспечивает жёсткость соединений и стабильную геометрию узла.
Завод «ВентСистемс» гарантирует соблюдение фактической толщины металла без использования минусовых допусков, что обеспечивает расчётную прочность изделия и соответствие требованиям проектного и технического надзора.

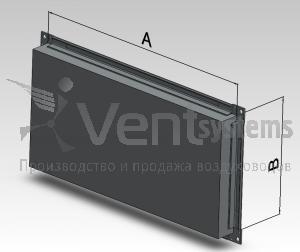

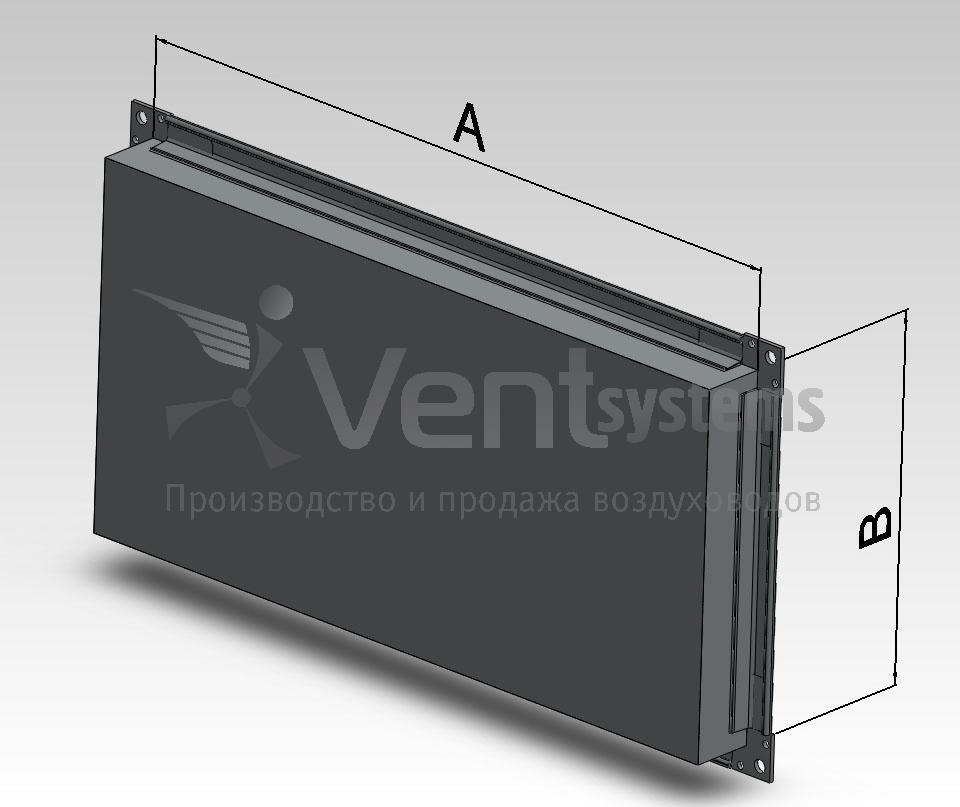

Прямоугольная заглушка для воздуховода
Прямоугольная заглушка предназначена для закрытия торца воздуховода в системах общеобменной вентиляции и кондиционирования. Изделие обеспечивает герметичность сети, предотвращает утечку воздуха, а также защищает внутренний объём канала от попадания пыли, влаги и посторонних предметов.
Заглушка применяется при временной консервации участка системы, при поэтапном монтаже, а также в проектных решениях, где предусмотрено окончание трассы без дальнейшего продолжения магистрали.
Размеры изделия полностью соответствуют габаритам сечения воздуховода (A×B), что обеспечивает корректную посадку и плотное соединение без образования щелей и перекосов.
Изготовление осуществляется из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в соответствии с размерами сечения и требованиями проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
На торце устанавливается фланцевая рамка с применением монтажной шины №20 или №30 в зависимости от периметра сечения. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, что обеспечивает стабильную геометрию соединения и необходимую жёсткость конструкции.
Завод гарантирует соблюдение фактической толщины металла без использования минусовых допусков.

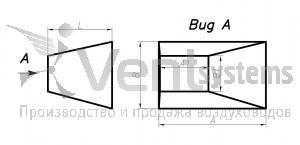

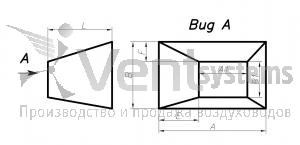

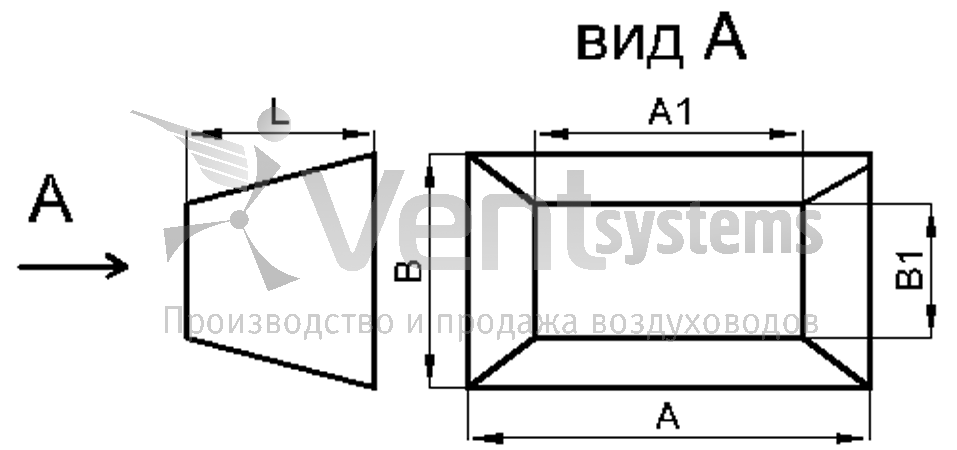

Прямоугольный оцинкованный переход с фланцами, центральное исполнение
Переход прямоугольного сечения предназначен для соединения воздуховодов различного размера в системах общеобменной вентиляции и кондиционирования. Изделие обеспечивает герметичную стыковку участков магистрали без нарушения проектной геометрии и параметров воздушного потока.
В исполнении «центральный, тип 1» оси входного и выходного сечений совпадают. Смещение отсутствует, что позволяет сохранить симметрию трассы и равномерное распределение потока воздуха.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров входного и выходного сечения и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически исходя из рекомендуемых нормативных параметров, что позволяет обеспечить допустимый угол сужения или расширения и минимизировать аэродинамическое сопротивление.
На торцах устанавливаются фланцы с применением монтажной шины №20 или №30 в зависимости от периметра сечения. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жёсткость соединения и стабильность геометрии узла.
Завод гарантирует соблюдение фактической толщины металла без использования минусовых допусков.

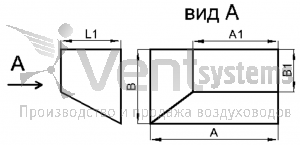

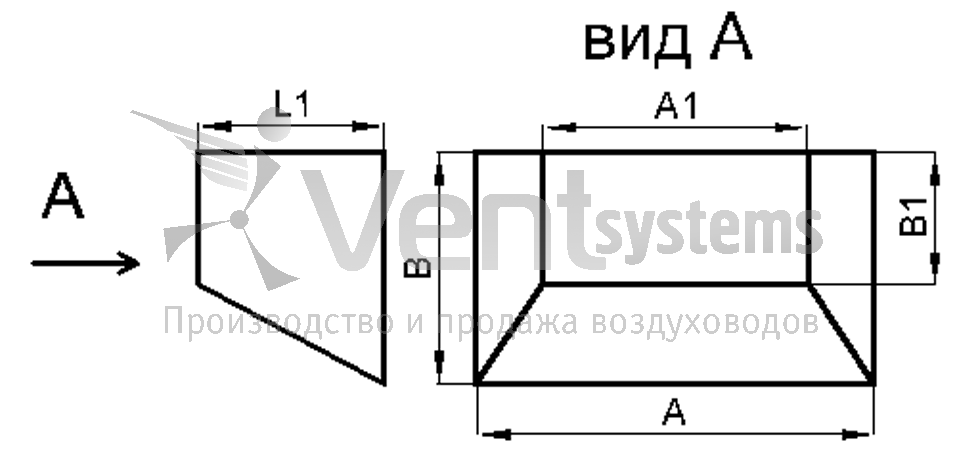

Прямоугольный оцинкованный переход с фланцами, угловой правый
Переход прямоугольного сечения предназначен для соединения участков воздуховодов различного размера в системах общеобменной вентиляции и кондиционирования. Изделие обеспечивает герметичную стыковку каналов без утечек воздуха и нарушения проектной конфигурации трассы.
В исполнении «угловой правый, тип 2» входное и выходное сечения смещены относительно друг друга вправо. Такое конструктивное решение применяется в случаях, когда необходимо изменить габариты канала с одновременным смещением оси воздуховода для обхода строительных конструкций или инженерных коммуникаций.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров входного и выходного сечения и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически на основании рекомендуемых нормативных параметров, что позволяет обеспечить допустимый угол расширения или сужения и минимизировать аэродинамическое сопротивление.
На торцах устанавливаются фланцы с применением монтажной шины №20 или №30 в зависимости от периметра сечения. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жёсткость соединения и стабильность геометрии узла.
Завод гарантирует соблюдение фактической толщины металла без использования минусовых допусков.

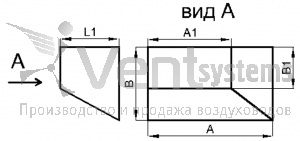

Прямоугольный оцинкованный переход с фланцами, угловой левый
Переход прямоугольного сечения предназначен для соединения воздуховодов различного размера в системах общеобменной вентиляции и кондиционирования. Изделие обеспечивает герметичную стыковку каналов без утечек воздуха и сохранение проектной конфигурации вентиляционной трассы.
В исполнении «угловой левый, тип 3» входное и выходное сечения смещены относительно друг друга влево. Такое конструктивное решение применяется при необходимости изменения габаритов канала с одновременным смещением оси воздуховода для обхода строительных конструкций, колонн, балок или других инженерных коммуникаций.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров входного и выходного сечения и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически на основании рекомендуемых нормативных параметров, что обеспечивает допустимый угол сужения или расширения и минимизацию аэродинамического сопротивления.
На торцах устанавливаются фланцы с применением монтажной шины №20 или №30 в зависимости от периметра сечения. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жёсткость соединения и стабильность геометрии узла.
Завод гарантирует соблюдение фактической толщины металла без использования минусовых допусков.

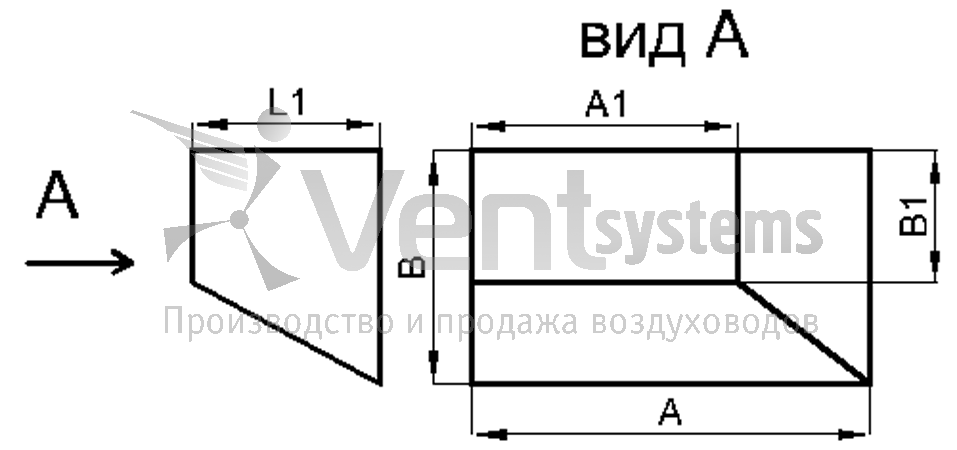

Прямоугольный оцинкованный переход с фланцами, односторонний левый
Переход прямоугольного сечения предназначен для соединения воздуховодов различного размера в системах общеобменной вентиляции и кондиционирования. Изделие обеспечивает герметичную стыковку участков магистрали без утечек воздуха и с сохранением проектной конфигурации трассы.
В исполнении «односторонний левый, тип 4» одна из сторон перехода остаётся совмещённой по общей плоскости, а противоположная сторона формирует смещение влево. Такое решение применяется при необходимости изменить габариты канала с сохранением одной опорной линии, например при привязке к стене или потолочной конструкции.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров входного и выходного сечения и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически исходя из рекомендуемых нормативных параметров, что обеспечивает допустимый угол расширения или сужения и минимизацию аэродинамического сопротивления.
На торцах устанавливаются фланцы с применением монтажной шины №20 или №30 в зависимости от периметра сечения. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жёсткость соединения и стабильную геометрию узла.
Завод гарантирует соблюдение фактической толщины металла без использования минусовых допусков.
Прямоугольный оцинкованный переход с фланцами, односторонний по стороне B
Переход прямоугольного сечения предназначен для соединения воздуховодов различного размера в системах общеобменной вентиляции и кондиционирования. Изделие обеспечивает герметичную стыковку участков магистрали без утечек воздуха и сохранение проектной конфигурации вентиляционной трассы.
В исполнении «односторонний, тип 5» одна из сторон корпуса остаётся совмещённой, а изменение размеров происходит со смещением по стороне B. Такое конструктивное решение применяется при необходимости изменить габариты канала с сохранением опорной плоскости по одной стороне, например при примыкании к строительным конструкциям или инженерным коммуникациям.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров входного и выходного сечения и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически исходя из рекомендуемых нормативных параметров, что обеспечивает допустимый угол расширения или сужения и минимизацию аэродинамического сопротивления.
На торцах устанавливаются фланцы с применением монтажной шины №20 или №30 в зависимости от периметра сечения. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жёсткость соединения и стабильную геометрию узла.
Завод гарантирует соблюдение фактической толщины металла без использования минусовых допусков.

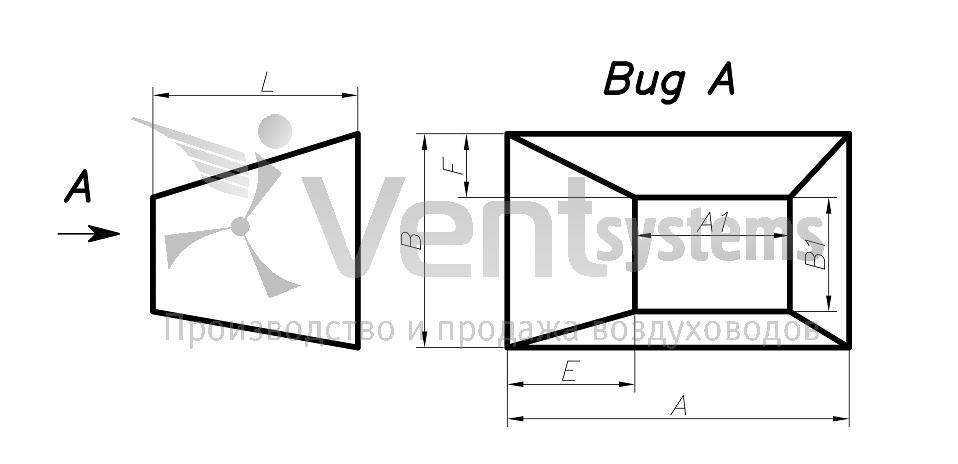

Прямоугольный оцинкованный переход с фланцами, нестандартное смещение
Переход прямоугольного сечения применяется для соединения воздуховодов различного размера в системах вентиляции и кондиционирования. Изделие обеспечивает герметичную стыковку участков сети без утечек воздуха и сохраняет проектную конфигурацию трассы.
Исполнение «тип 6» предусматривает нестандартное смещение входного и выходного сечений по индивидуально заданным параметрам. Такое решение используется при сложной трассировке, обходе строительных конструкций, инженерных коммуникаций или при необходимости точного совмещения с оборудованием.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров сечений и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически с учетом рекомендуемых нормативных параметров, что позволяет обеспечить допустимые углы расширения или сужения и снизить аэродинамическое сопротивление системы.
На торцах устанавливаются фланцы с применением монтажной шины №20 или №30 в зависимости от периметра сечения. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жесткость соединения и стабильную геометрию узла.
Гарантируется соблюдение фактической толщины металла без применения минусовых допусков.

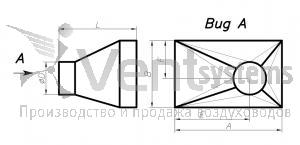

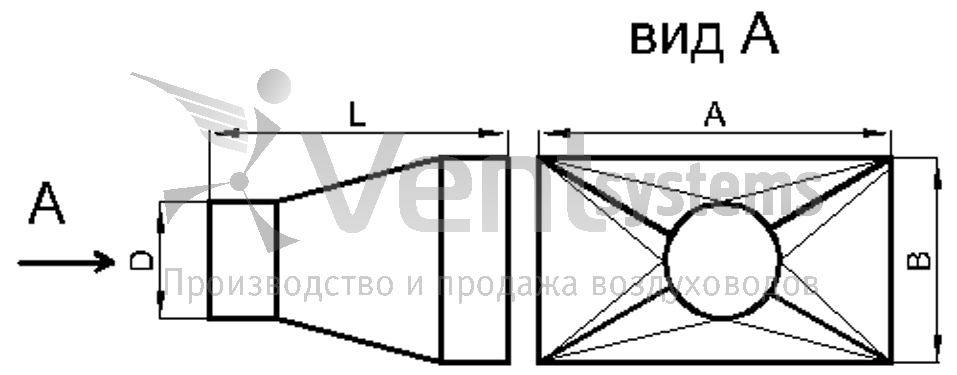

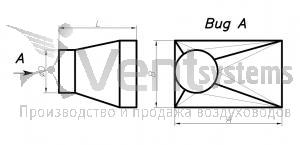

Оцинкованный переход прямоугольное на круглое с фланцами, центральный
Переход прямоугольное сечение на круглое применяется для соединения участков вентиляционной сети различной формы. Изделие обеспечивает герметичную стыковку прямоугольного воздуховода с круглым каналом без утечек воздуха и с сохранением проектной геометрии трассы.
В исполнении «центральный, тип 1» круглое сечение расположено по оси прямоугольного корпуса. Такое решение используется при равномерном распределении потока и отсутствии необходимости смещения относительно базовых плоскостей.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров прямоугольного и круглого сечений и может составлять 0,5; 0,7; 0,9 или 1,0 мм в соответствии с проектными требованиями.
Длина перехода рассчитывается автоматически с учетом нормативных рекомендаций, что обеспечивает допустимый угол изменения формы канала и снижение аэродинамических потерь.
Со стороны прямоугольного сечения устанавливается фланец с применением монтажной шины №20 или №30 в зависимости от периметра. Круглая часть выполняется под стандартное соединение круглых воздуховодов. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую стабильную геометрию соединения.
Гарантируется соблюдение фактической толщины металла без применения минусовых допусков.

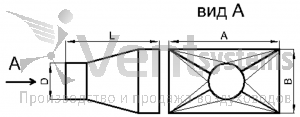

Оцинкованный переход прямоугольное на круглое с фланцами, угловой правый
Переход прямоугольное сечение на круглое применяется для соединения участков вентиляционной сети различной формы. Изделие обеспечивает герметичную стыковку прямоугольного воздуховода с круглым каналом без утечек воздуха и с сохранением проектной геометрии трассы.
Исполнение «угловой правый, тип 2» предусматривает смещение круглого патрубка вправо относительно оси прямоугольного корпуса. Такое решение используется при необходимости обхода строительных конструкций, оборудования или при привязке к заданной монтажной плоскости.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров сечений и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически с учетом нормативных рекомендаций, что обеспечивает допустимый угол изменения формы канала и снижение аэродинамических потерь.
Со стороны прямоугольного сечения устанавливается фланец с применением монтажной шины №20 или №30 в зависимости от периметра. Завод «ВентСистемс» применяет усиленную шину толщиной 0,7 мм, обеспечивающую жесткость соединения и стабильную геометрию узла.
Гарантируется соблюдение фактической толщины металла без применения минусовых допусков.
Оцинкованный переход прямоугольное на круглое с фланцами, угловой левый
Переход прямоугольное сечение на круглое применяется для соединения участков вентиляционной сети различной формы. Изделие обеспечивает герметичную стыковку прямоугольного воздуховода с круглым каналом без утечек воздуха и с сохранением проектной конфигурации трассы.
Исполнение «угловой левый, тип 3» предусматривает смещение круглого патрубка влево относительно оси прямоугольного корпуса. Такое решение используется при необходимости привязки к строительным конструкциям, оборудованию или при ограниченном монтажном пространстве.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров прямоугольного и круглого сечений и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически с учетом нормативных рекомендаций, что позволяет обеспечить допустимый угол изменения формы канала и снижение аэродинамических потерь.
Со стороны прямоугольного сечения устанавливается фланец с применением монтажной шины №20 или №30 в зависимости от периметра. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жесткость соединения и стабильную геометрию узла.
Гарантируется соблюдение фактической толщины металла без применения минусовых допусков.

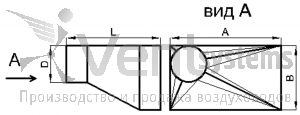

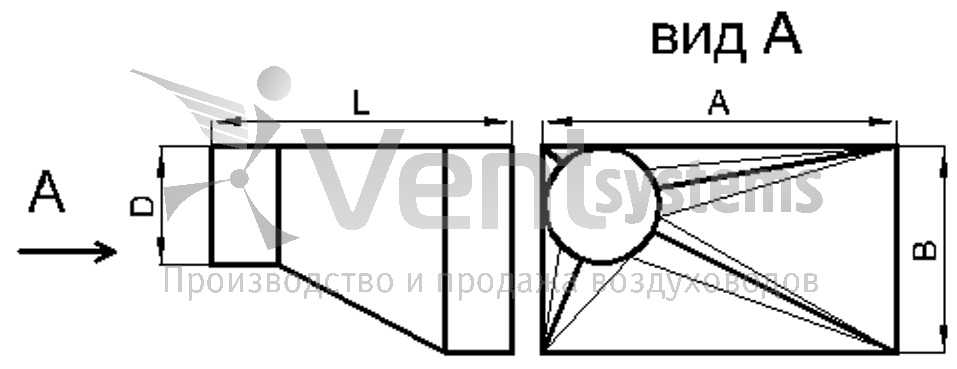

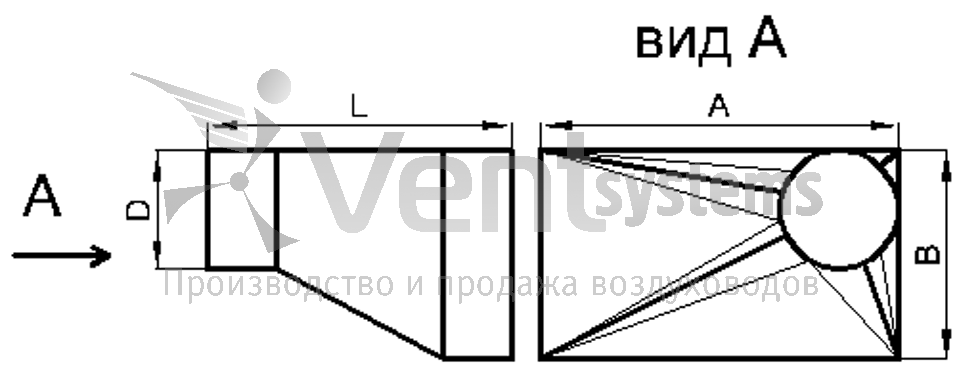

Оцинкованный переход прямоугольное на круглое с фланцами, односторонний левый
Переход прямоугольное сечение на круглое применяется для соединения участков вентиляционной сети различной формы. Изделие обеспечивает герметичную стыковку прямоугольного воздуховода с круглым каналом без утечек воздуха и с сохранением проектной конфигурации трассы.
Исполнение «односторонний левый, тип 4» предусматривает смещение круглого патрубка влево при сохранении одной базовой плоскости прямоугольного корпуса. Такое решение используется при необходимости изменения формы канала с привязкой к стене, перекрытию или другому элементу конструкции.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров прямоугольного и круглого сечений и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически с учетом нормативных рекомендаций, что обеспечивает допустимый угол изменения формы канала и снижение аэродинамических потерь.
Со стороны прямоугольного сечения устанавливается фланец с применением монтажной шины №20 или №30 в зависимости от периметра. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жесткость соединения и стабильную геометрию узла.
Гарантируется соблюдение фактической толщины металла без применения минусовых допусков.

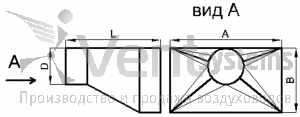

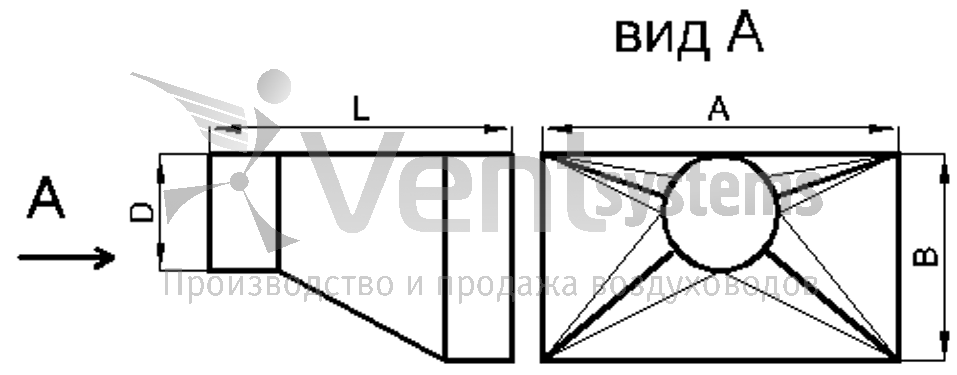

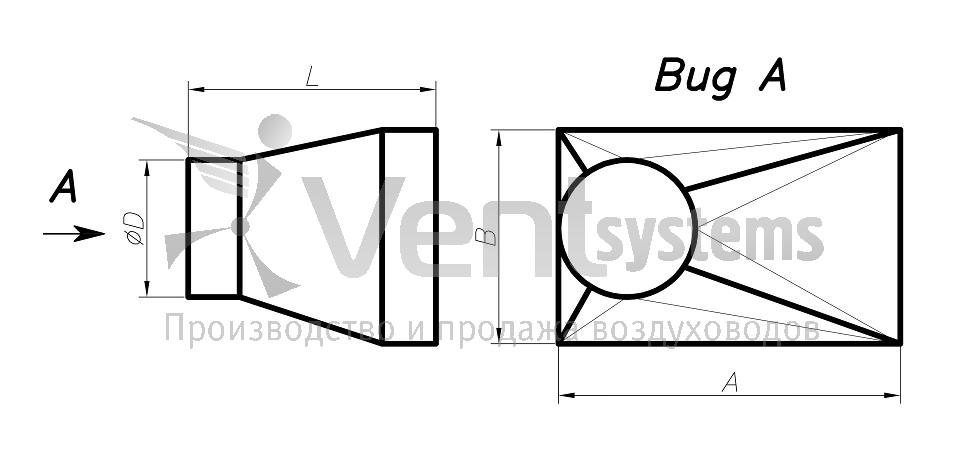

Оцинкованный переход прямоугольное на круглое с фланцами, односторонний
Переход прямоугольное сечение на круглое применяется для соединения воздуховодов различной формы в системах вентиляции и кондиционирования. Изделие обеспечивает герметичную стыковку прямоугольного канала с круглым воздуховодом без утечек воздуха и с сохранением проектной конфигурации сети.
Исполнение «односторонний, тип 5» предусматривает смещение круглого патрубка относительно прямоугольного корпуса с сохранением одной базовой стороны. Смещение выполняется по стороне B, что позволяет адаптировать трассу при привязке к строительным конструкциям или существующим коммуникациям.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла определяется размерами сечений и требованиями проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически исходя из рекомендуемых нормативных параметров, что обеспечивает допустимый угол изменения формы канала и минимизацию аэродинамических потерь.
Со стороны прямоугольного сечения устанавливается фланец с применением монтажной шины №20 или №30 в зависимости от периметра. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жёсткость соединения и стабильную геометрию узла.
Гарантируется соблюдение фактической толщины металла без использования минусовых допусков.

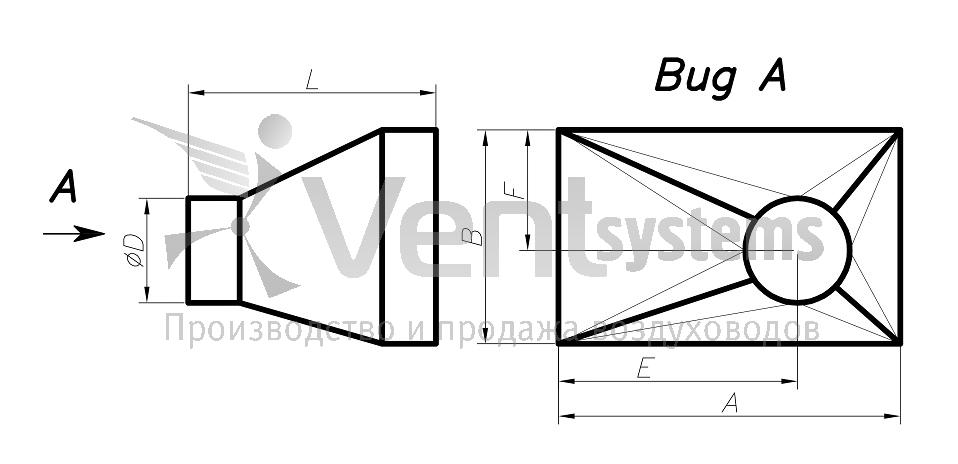

Оцинкованный переход прямоугольное на круглое с фланцами, нестандартное смещение
Переход прямоугольное сечение на круглое применяется для соединения участков вентиляционной сети различной формы. Изделие обеспечивает герметичную стыковку прямоугольного воздуховода с круглым каналом без утечек воздуха и с сохранением проектной геометрии системы.
Исполнение «тип 6» предусматривает нестандартное смещение круглого патрубка относительно прямоугольного корпуса по индивидуально заданным размерам. Такое решение используется при сложной трассировке, привязке к оборудованию, обходе строительных конструкций или при нестандартных проектных требованиях.
Переход изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла определяется размерами прямоугольного и круглого сечений и требованиями проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Длина перехода рассчитывается автоматически с учетом рекомендуемых нормативных параметров, что обеспечивает допустимый угол преобразования сечения и снижение аэродинамических потерь.
Со стороны прямоугольного канала устанавливается фланец с применением монтажной шины №20 или №30 в зависимости от периметра. Завод «ВентСистемс» использует усиленную шину толщиной 0,7 мм, обеспечивающую жесткость и стабильную геометрию соединения.
Гарантируется соблюдение фактической толщины металла без применения минусовых допусков.
Прямоугольная оцинкованная врезка без фланца с отбортовкой
Прямоугольная врезка без фланца предназначена для подключения дополнительного прямоугольного воздуховода к магистральному каналу. Монтаж осуществляется в плоскость стенки основного воздуховода с формированием технологического отверстия по размерам врезки.
Изделие имеет отбортовку по периметру, обеспечивающую жёсткость конструкции и удобство крепления к корпусу воздуховода. Соединение выполняется с применением саморезов, заклёпок или другого крепежа с последующей герметизацией.
Врезка изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров и проектных требований и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
Изделие применяется при модернизации существующих систем, подключении дополнительных ответвлений или при необходимости формирования разветвлённой сети без демонтажа магистрали. Геометрия выполняется с высокой точностью, что обеспечивает плотное прилегание к поверхности воздуховода и минимизацию утечек воздуха.
Завод «ВентСистемс» гарантирует соблюдение фактической толщины металла без применения минусовых допусков.
Прямоугольная оцинкованная врезка с фланцем и отбортовкой
Прямоугольная врезка с фланцем предназначена для подключения дополнительного прямоугольного воздуховода к магистральному каналу с последующим фланцевым соединением. Монтаж выполняется в плоскость стенки основного воздуховода после формирования технологического отверстия по размерам врезки.
Изделие имеет отбортовку по периметру корпуса, обеспечивающую жёсткость конструкции и удобство крепления к стенке воздуховода. Со стороны подключения установлен фланец для болтового соединения с ответным элементом.
Врезка изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров и проектных требований и может составлять 0,5; 0,7; 0,9 или 1,0 мм. Фланец выполняется с применением монтажной шины №20 или №30 в зависимости от периметра сечения.
Применяется при создании ответвлений, подключении оборудования или расширении существующей вентиляционной сети без демонтажа магистрального участка. Геометрия изделия обеспечивает плотное прилегание и минимизацию утечек воздуха при правильной герметизации.
Завод «ВентСистемс» гарантирует соблюдение фактической толщины металла без использования минусовых допусков.
Прямоугольные фасонные изделия
Прямоугольные фасонные изделия являются неотъемлемой частью систем общеобменной вентиляции и кондиционирования. Именно они обеспечивают формирование разветвлённой сети воздуховодов, изменение направления потока, подключение ответвлений, стыковку участков различного сечения и интеграцию оборудования в общую магистраль.
В состав категории входят отводы, тройники, крестовины, переходы, заглушки и врезки прямоугольного сечения. Конструктив изделий определяется проектной конфигурацией системы и может предусматривать центральное, угловое или одностороннее смещение, изменение размеров канала, соединение прямоугольных и круглых участков.
Производство фасонных деталей на заводе «ВентСистемс» выполняется из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от габаритов изделия и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм. Геометрия элементов обеспечивается автоматизированным раскроем и сборкой, что гарантирует точность диагоналей и стабильность соединений.
Фланцевые узлы изготавливаются с применением монтажной шины №20 или №30 в зависимости от периметра сечения. Завод использует усиленную шину толщиной 0,7 мм, что повышает жёсткость рамки и исключает деформацию при транспортировке и монтаже.
В каталоге представлены стандартные позиции, а также доступно изготовление фасонных изделий по индивидуальным чертежам и проектной документации. Это позволяет адаптировать вентиляционную сеть к сложной архитектуре здания и обеспечить соответствие требованиям СП 60.13330 по герметичности и аэродинамике.
Прямоугольные фасонные изделия «ВентСистемс» поставляются на объект в состоянии, полностью готовом к монтажу.
